Van báo động chữa cháy là một trong những thiết bị quan trọng trong hệ thống PCCC, giúp phát hiện sớm sự cố và kích hoạt cảnh báo kịp thời. Với cơ chế hoạt động thông minh, van báo động không chỉ kiểm soát dòng nước mà còn tự động kích hoạt chuông báo động khi có hỏa hoạn, đảm bảo phản ứng nhanh chóng, hạn chế thiệt hại. Trong hệ thống PCCC hiện đại, việc lựa chọn và lắp đặt van báo động chữa cháy đúng tiêu chuẩn là yếu tố then chốt để nâng cao hiệu quả bảo vệ và an toàn cho công trình.
I. VAN BÁO ĐỘNG CHỮA CHÁY LÀ GÌ?
Van báo động chữa cháy là một thiết bị cơ khí được tích hợp trong hệ thống chữa cháy tự động, thường kết nối với mạng lưới ống dẫn nước và đầu phun Sprinkler. Khi xảy ra hỏa hoạn, nhiệt độ tăng cao làm kích hoạt đầu phun, từ đó tạo áp lực thay đổi trong hệ thống. Lúc này, van báo động sẽ mở ra cho phép nước chảy qua để dập lửa đồng thời phát tín hiệu cảnh báo (chuông hoặc đèn) tới trung tâm điều khiển hoặc người quản lý công trình.
Van báo động chữa cháy được thiết kế với nhiều chủng loại khác nhau nhằm đáp ứng yêu cầu đa dạng của từng công trình và điều kiện môi trường cụ thể:
1. Phân loại theo chức năng:

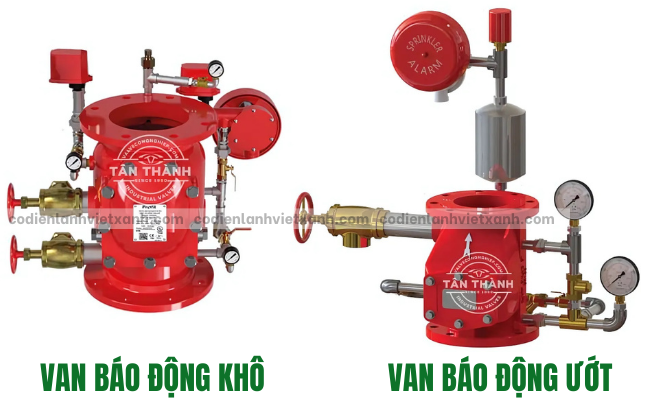

- Van báo động ướt (Wet Alarm Valve): Là loại van phổ biến nhất trong hệ thống PCCC, hoạt động dựa trên áp lực dòng nước liên tục có trong đường ống. Van dạng ướt thường được lắp đặt tại đầu ra của máy bơm hoặc tại các vị trí trọng yếu trong hệ thống, giúp kiểm soát và kích hoạt cảnh báo khi có dòng nước lưu thông bất thường do sự cố cháy. Ưu điểm lớn là độ nhạy cao và thời gian phản hồi nhanh.
- Van báo động khô (Dry Alarm Valve): Thích hợp cho các khu vực có nhiệt độ thấp, thường dưới -4°C – nơi nguy cơ nước trong đường ống bị đóng băng là rất cao. Trong hệ thống này, ống dẫn sẽ chứa khí nén hoặc khí nitơ thay vì nước. Khi có cháy, nhiệt độ tăng sẽ khiến hệ thống mở van, cho phép khí thoát ra và đồng thời kích hoạt máy bơm để cấp nước chữa cháy. Van dạng khô thường được sử dụng tại các bãi đỗ xe, kho lạnh, mái nhà, khu vực không có hệ thống sưởi…
2. Phân loại theo phương thức lắp đặt:
- Van báo động lắp kiểu dọc: Được thiết kế để lắp đặt trên các đường ống theo phương thẳng đứng. Dòng lưu chất có thể chảy từ dưới lên hoặc từ trên xuống tùy vào vị trí lắp đặt. Kiểu này phù hợp với hệ thống có không gian giới hạn về chiều ngang hoặc cần dẫn lưu chất theo trục đứng.
- Van báo động lắp kiểu ngang: Dành cho các hệ thống ống dẫn chạy theo phương ngang – thường thấy trong các tòa nhà, nhà xưởng hoặc khu thương mại. Lắp đặt dạng ngang giúp lưu chất di chuyển dễ dàng, giảm áp lực trọng lực và thuận tiện cho công tác kiểm tra, bảo trì.
>>> Không chỉ van báo động, việc hiểu rõ từng loại bình chữa cháy cũng là yếu tố quan trọng trong việc xây dựng hệ thống PCCC an toàn và hiệu quả. Tìm hiểu thêm: Phân biệt bình bột và bình CO₂ – Chi tiết, dễ hiểu
II. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BÁO ĐỘNG

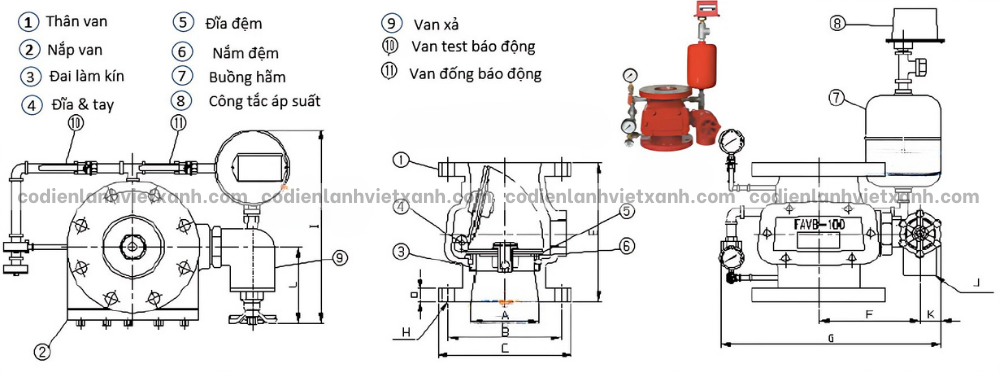

1.Cấu tạo của van báo động chữa cháy
Van báo động chữa cháy có rất nhiều loại, mỗi loại sẽ có một kiểu thiết kế khác nhau. Tuy nhiên, cho dù đến từ thương hiệu nào và chất liệu ra sao thì chúng đều được cấu tạo bằng các bộ phận sau đây:
- Thân van: Là một bộ phận nằm bên ngoài, có chức năng là một lớp vỏ bảo vệ và cố định các thành phần bên trong van, hai đầu thân van được thiết kế với các vòng ren hoặc lắp bích để kết nối chắc chắn với các đường ống.
- Đồng hồ đo áp suất: Đây là một bộ phận quan trọng để kiểm soát áp suất chênh lệch trong hệ thống, bởi trong quá trình hoạt động, áp lực dòng chảy có thể sinh ra lượng áp suất lớn, nếu xảy ra hiện tượng quá tải sẽ gây ra những rủi ro lớn, vì vậy, đồng hồ áp suất sẽ giúp phát hiện tình trạng này để người sử dụng sẽ có những hướng giải quyết phù hợp.
- Công tắc áp suất: Vì đây là một loại van một chiều hoạt động hoàn toàn tự động bằng áp lực của lưu chất nên đôi khi người sử dụng sẽ không thể kiểm soát được tình trạng đóng, mở của van. Chính vì vậy, công tắc áp suất sẽ có chức năng báo hiệu khi có dòng chảy hay áp suất trong hệ thống bằng tín hiệu on/off, điều này sẽ giúp người sử dụng dễ dàng kiểm soát và ngăn chặn kịp thời những sự cố không muốn xảy ra.

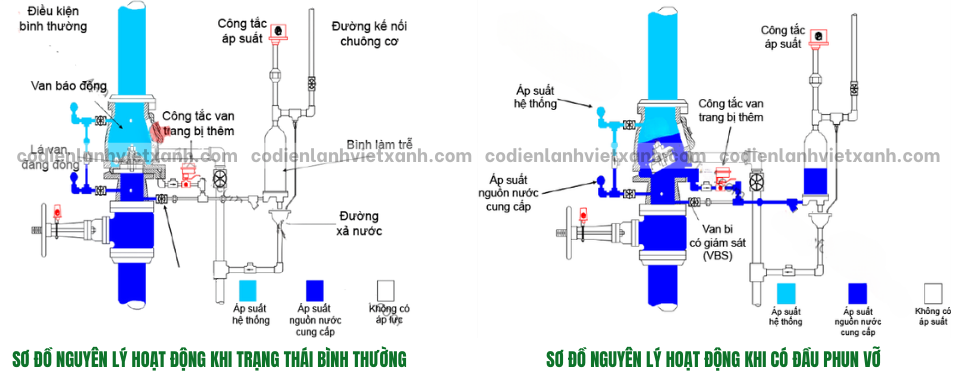

2.Nguyên lý hoạt động của van báo động chữa cháy
Van báo động chữa cháy là một thiết bị cốt lõi trong hệ thống cấp nước PCCC, thường được lắp đặt tại vị trí đầu ra của máy bơm. Thiết bị này hoạt động hoàn toàn tự động, dựa trên nguyên lý áp suất dòng chảy – tương tự như cơ chế của van một chiều, nhưng được tích hợp thêm nhiều chức năng cảnh báo thông minh.
Ở trạng thái bình thường, hệ thống không có lưu lượng nước chảy qua van, do đó áp suất trong toàn bộ hệ thống được duy trì ổn định và cân bằng. Van vẫn trong trạng thái đóng, sẵn sàng phản ứng khi có sự cố xảy ra.
Khi phát sinh sự cố cháy nổ, các đầu cảm biến nhiệt trong hệ thống phát hiện nhiệt độ tăng bất thường và ngay lập tức kích hoạt máy bơm chữa cháy. Dưới tác động của áp lực nước mạnh từ máy bơm, van báo động sẽ tự động mở ra, cho phép dòng nước lưu thông qua van và phân phối đến các nhánh khác như đồng hồ đo áp, công tắc áp suất và chuông nước.
Áp suất từ dòng chảy sẽ kích hoạt các thiết bị này: đồng hồ áp suất hiển thị giá trị thay đổi, công tắc áp lực chuyển trạng thái sang ON, và chuông nước bắt đầu kêu để phát tín hiệu cảnh báo sự cố cháy cho toàn bộ khu vực. Nhờ đó, hệ thống nhanh chóng được nhận diện và kích hoạt biện pháp chữa cháy kịp thời.
Khi công tác chữa cháy đã được kiểm soát và áp suất dòng chảy trở về mức ổn định, máy bơm sẽ tự động ngắt. Van báo động lúc này sẽ đóng lại để ngăn không cho nước chảy ngược lại máy bơm – bảo vệ thiết bị khỏi hư hỏng do áp lực lớn. Chuông báo ngừng hoạt động, áp suất trong hệ thống trở lại trạng thái cân bằng ban đầu, và toàn bộ hệ thống sẵn sàng cho chu kỳ phản ứng tiếp theo nếu cần.
III. CÁCH LẮP ĐẶT VÀ VẬN HÀNH VAN BÁO ĐỘNG CHỮA CHÁY
1.Lắp đặt van báo động cho hệ thống ướt
Việc lắp đặt van báo động cần được thực hiện tại các khu vực có nhiệt độ ổn định, không có nguy cơ đóng băng hoặc dễ bị hư hại do tác động vật lý. Cần lưu ý kiểm tra khả năng tương thích của van báo động, bộ trim kết nối và các thiết bị đi kèm trong các môi trường có yếu tố ăn mòn hoặc nguồn nước bị ô nhiễm.
Trước khi tiến hành lắp đặt, cần xả toàn bộ nước trong hệ thống để kiểm tra sự có mặt của vật thể lạ trong đường ống.
Tùy thuộc vào yêu cầu của hệ thống, van báo động có thể được lắp đặt theo chiều đứng hoặc nằm ngang cùng với các thiết bị đi kèm như sau:
- Kiểm tra sự tương thích của bộ trim kết nối và các tài liệu kỹ thuật liên quan đến van báo động cũng như các thiết bị đi kèm.
- Tháo bỏ tất cả các thiết bị bảo vệ bằng nhựa khỏi các lỗ kết nối trên van báo động.
- Sử dụng một lượng nhỏ hợp chất nối ống và keo dính để kết nối các đường ống, đồng thời đảm bảo không để hợp chất, băng keo hay vật thể lạ nào xâm nhập vào đường ống, khe hở van hay các thành phần kết nối của bộ trim.

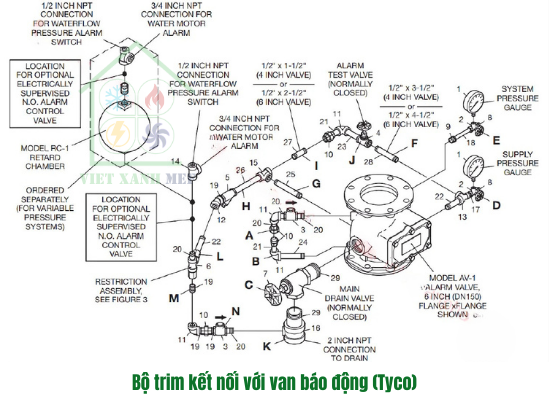

- Cài đặt van báo động và bộ trim theo đúng sơ đồ kết nối của hệ thống đang sử dụng. Sau khi lắp đặt, cần kiểm tra và đánh giá toàn bộ các thành phần của hệ thống khi có áp lực nước.
Khi hệ thống đã sẵn sàng đưa vào vận hành:
- Đảm bảo tất cả các cổng xả phụ đã được đóng kín và kiểm tra xem có hiện tượng rò rỉ nào trong hệ thống.
- Mở van kiểm tra hệ thống để cho phép không khí thoát ra khỏi hệ thống trong quá trình cấp nước vào.
- Nếu cần, có thể đóng van ngắt báo động (shut-off valve) để ngăn không cho báo động cục bộ trong khi nước đang được cấp đầy vào hệ thống.
- Từ từ mở van điều khiển cấp nước chính để nước có thể đi vào hệ thống. Nước sẽ chảy qua van kiểm tra và các lỗ thông hơi khác cho đến khi toàn bộ không khí trong hệ thống được thoát ra.
- Sau khi không khí đã được xả hết, đóng van kiểm tra và tất cả các lỗ thông hơi mở.
- Đồng hồ áp suất trên lá van báo động phải hiển thị áp suất hệ thống ít nhất bằng hoặc lớn hơn áp suất nguồn nước cung cấp được đo trên đồng hồ áp suất dưới lá van báo động.
- Mở van ngắt báo động (shut-off valve) và kiểm tra sự hoạt động bình thường của các van còn lại trong hệ thống.
- Thông báo cho đơn vị giám sát, nhà thầu liên quan và các bên chịu ảnh hưởng về việc hệ thống đã được đưa vào hoạt động.
2.Hướng dẫn vận hành van báo động
Khi hệ thống chữa cháy được điều áp ban đầu, dòng nước từ nguồn cấp sẽ tràn vào hệ thống cho đến khi áp suất của nguồn nước và hệ thống được cân bằng, khiến lò xo đóng lại lá van của van báo động. Khi áp suất đã ổn định, van báo động sẽ hoạt động, và rãnh nằm trong vòng đệm sẽ đóng lại, ngừng dòng chảy qua cổng kết nối các thiết bị báo động (chuông nước, công tắc áp suất).

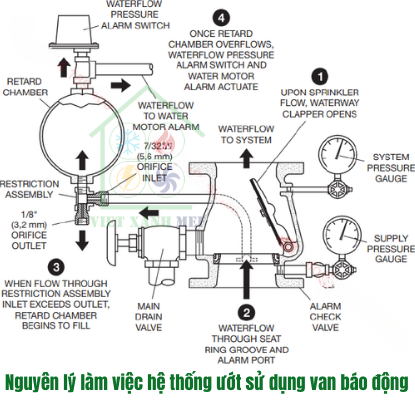

Khi dòng nước ổn định từ nguồn cung cấp vào hệ thống chữa cháy (do các đầu phun sprinkler được kích hoạt), van sẽ mở như mô tả trong hình. Nước sẽ chảy vào rãnh trong vòng đệm và tiếp tục qua cổng báo động đến bộ hạn chế. Khi dòng chảy vào bộ hạn chế vượt quá dòng chảy ra, bình làm trễ (dành cho hệ thống có áp suất thay đổi) sẽ bắt đầu tích nước và lấp đầy. Sau đó, hệ thống báo động sẽ được kích hoạt thông qua chuông nước và công tắc áp suất (gửi tín hiệu cho hệ thống báo cháy). Quá trình này sẽ tiếp tục cho đến khi lá van báo động đóng lại, và dòng nước sẽ thoát qua ngõ ra của bộ hạn chế.
Đối với hệ thống có áp suất thay đổi, áp suất nguồn cấp có thể tăng chậm và thoáng qua mà không làm mở lá van báo động. Áp suất tăng thoáng qua này, nếu chỉ kéo dài trong một khoảnh khắc ngắn, sẽ không gây ra báo động sai và một phần áp suất này có thể bị mắc kẹt trong hệ thống. Dòng nước trong hệ thống báo động sẽ tự động xả, giảm thiểu nguy cơ báo động sai khi có sự thay đổi đột ngột của nguồn nước cung cấp.
3.Hướng dẫn bảo trì van báo động
Để kiểm tra van báo động, cần thực hiện các bước sau:
- Thông báo cho cơ quan có thẩm quyền, đơn vị giám sát và các cá nhân trong khu vực bị ảnh hưởng về việc hệ thống đang tạm ngừng hoạt động để tiến hành kiểm tra. Cần xem xét việc cho đội tuần tra hoặc các lực lượng phòng cháy chữa cháy kiểm tra các khu vực bị ảnh hưởng.
- Đóng van điều khiển cấp nước chính để ngừng hoạt động của hệ thống.
- Mở cổng xả chính và, nếu cần thiết, mở van kiểm tra hệ thống để xả hết hơi và nước, đảm bảo hệ thống được xả hoàn toàn.
- Sử dụng cờ lê phù hợp để tháo nắp chụp van báo động cùng các thiết bị gắn trên lá van.
- Kiểm tra các rãnh van, lau sạch bụi bẩn và các khoáng chất tích tụ. Tránh sử dụng dung môi hay chất ăn mòn khi làm sạch.
- Kiểm tra kỹ nắp chụp, lá van và vòng đệm. Đảm bảo bản lề của lá van di chuyển tự do và kiểm tra độ đàn hồi của lò xo khi đóng mở van. Thay thế bất kỳ thiết bị nào không đạt yêu cầu kỹ thuật.
- Sau khi hoàn thành kiểm tra, lắp lại các bộ phận của van báo động như ban đầu.
- Thực hiện các bước lắp đặt ban đầu để cấp nước trở lại hệ thống, đảm bảo hệ thống vận hành bình thường.
>>> Để đảm bảo hệ thống PCCC hoạt động đồng bộ và hiệu quả, việc hiểu rõ vai trò của van báo động chỉ là bước khởi đầu.
Xem thêm: Lắp đặt hệ thống báo cháy tự động – Giải pháp cần thiết trong bối cảnh hiện nay
Kết luận
Van báo động chữa cháy là một thành phần không thể thiếu trong hệ thống PCCC hiện đại, đóng vai trò quan trọng trong việc phát hiện và ngăn chặn cháy nổ kịp thời. Việc lựa chọn và lắp đặt đúng loại van báo động giúp hệ thống hoạt động hiệu quả, bảo vệ tính mạng và tài sản. Để đảm bảo sự hoạt động ổn định và an toàn của hệ thống chữa cháy, việc bảo trì và kiểm tra van báo động định kỳ là vô cùng cần thiết. Hãy luôn chú ý đến chất lượng và tính năng của van báo động chữa cháy để bảo vệ tối đa mọi khu vực khỏi nguy cơ cháy nổ.
