Khi nói đến hệ thống làm mát trung tâm cho các công trình lớn , nơi yêu cầu sự ổn định, hiệu suất cao và tiết kiệm năng lượng, hệ thống Chiller là một trong những lựa chọn đáng tin cậy nhất. Không đơn thuần là thiết bị làm lạnh, Chiller đóng vai trò như một mắt xích trọng yếu trong hệ thống cơ điện lạnh tổng thể của tòa nhà, nhà máy hoặc trung tâm thương mại.
Trong bài viết này, VIỆT XANH MEF sẽ cùng bạn khám phá vì sao lắp đặt hệ thống Chiller là giải pháp tối ưu cho công trình lớn, cùng những yếu tố kỹ thuật cần lưu ý để triển khai hiệu quả và bền vững.
I. HỆ THỐNG CHILLER LÀ GÌ? VÌ SAO ĐƯỢC ƯA CHUỘNG TRONG CÔNG TRÌNH LỚN?
Hệ thống Chiller là hệ thống làm lạnh nước trung tâm, hoạt động bằng cách sản xuất nước lạnh (thường ở 7°C) để cung cấp cho các thiết bị trao đổi nhiệt như FCU (Fan Coil Unit) hoặc AHU (Air Handling Unit), từ đó làm lạnh không khí trong công trình.
Khác với máy lạnh cục bộ hoặc VRV/VRF, Chiller vận hành dựa trên việc tuần hoàn nước lạnh, giúp tăng hiệu suất làm mát cho diện tích lớn, đồng thời tiết kiệm năng lượng khi được thiết kế hợp lý.

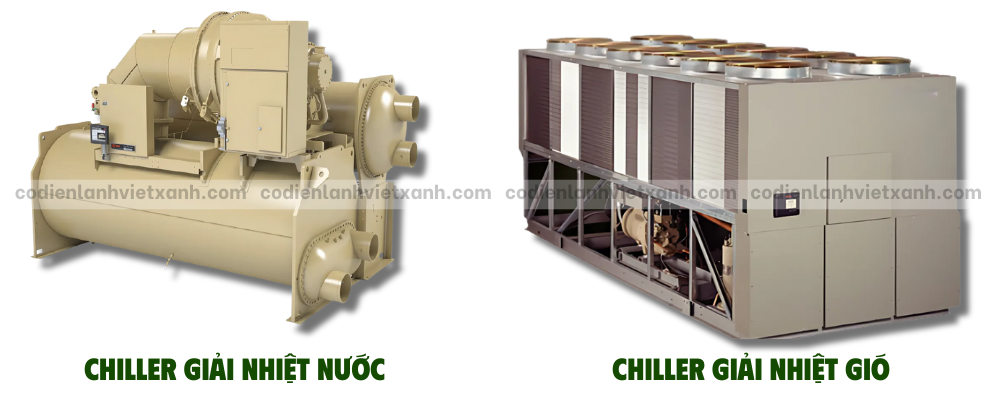

Các loại hệ thống Chiller phổ biến hiện nay:
- Chiller giải nhiệt nước (Water-Cooled Chiller):
Hiệu suất cao, khả năng làm lạnh vượt trội, thích hợp cho công trình quy mô lớn. Yêu cầu thêm hệ thống tháp giải nhiệt và diện tích lắp đặt.
- Chiller giải nhiệt gió (Air-Cooled Chiller):
Thiết kế gọn, không cần tháp giải nhiệt, phù hợp với công trình có không gian hạn chế, thi công nhanh. Tuy nhiên, hiệu suất làm mát thấp hơn và không tối ưu khi công suất làm lạnh quá lớn.
Với ưu điểm về công suất lớn, khả năng làm lạnh đồng bộ, dễ quản lý tập trung, hệ thống Chiller thường được ứng dụng tại:
- Ngành nhựa:
Chiller được sử dụng để làm mát sản phẩm nhựa sau các công đoạn ép, đùn, thổi, đồng thời giúp làm mát thiết bị như máy đúc, thủy lực, hộp số, từ đó giảm hao mòn, tăng tuổi thọ máy móc và tiết kiệm năng lượng.
- Ngành sữa, bia, đồ uống:
Trong sản xuất sữa: Chiller hỗ trợ làm lạnh nhanh sữa sau khi xử lý nhiệt, duy trì chất lượng đầu ra và rút ngắn thời gian sản xuất.
Trong sản xuất bia: Hệ thống này làm lạnh dịch đường từ 80°C xuống 6–8°C để chuẩn bị lên men, kiểm soát nhiệt trong quá trình lên men và bảo quản men giống.
Đồng thời, Chiller còn giúp làm mát khuôn đựng sữa, hỗ trợ định hình và đóng gói nhanh chóng, hiệu quả.
- Công nghiệp HVAC, in ấn
Trong hệ thống HVAC: Chiller là trung tâm làm lạnh cho các tòa nhà thương mại, trung tâm thương mại, khách sạn,...
Trong in ấn: Làm mát con lăn in và giấy sau quá trình sấy mực, đảm bảo chất lượng bản in và hiệu quả vận hành.
- Ngành y tế – thiết bị MRI
Chiller đảm nhiệm việc giải nhiệt cho máy chụp cộng hưởng từ (MRI), giúp thiết bị hoạt động ổn định và chính xác bằng cách duy trì nhiệt độ lý tưởng thông qua hệ thống làm mát bằng nước hoặc không khí.
>>> Trong quá trình thiết kế và thi công hệ thống Chiller, việc tuân thủ đầy đủ các quy chuẩn kỹ thuật TCVN mới nhất về HVAC, điện - nước và PCCC và yếu tố bắt buộc để đảm bảo hiệu quả, an toàn và được nghiệm thu đúng quy định.

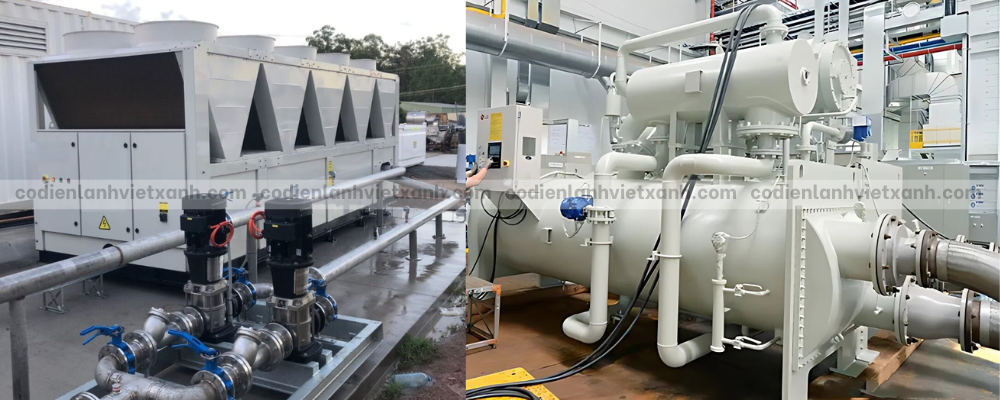

II.ƯU ĐIỂM VƯỢT TRỘI KHI LẮP ĐẶT HỆ THỐNG CHILLER
Trong bối cảnh chi phí điện ngày càng cao, yêu cầu về môi trường làm việc ổn định và tiết kiệm năng lượng ngày càng khắt khe, lắp đặt hệ thống Chiller mang lại nhiều lợi ích thiết thực cho doanh nghiệp và chủ đầu tư.
1. Làm mát công suất lớn, ổn định và đồng bộ
Hệ thống Chiller có thể cung cấp lượng nước lạnh đủ để phục vụ cho hàng chục tầng, hàng trăm phòng, khu vực khác nhau trong một công trình mà vẫn đảm bảo độ lạnh đều, hiệu quả cao.
2. Tiết kiệm năng lượng dài hạn
So với việc sử dụng hàng loạt máy lạnh cục bộ, hệ thống Chiller giúp giảm điện năng tiêu thụ thông qua việc quản lý tập trung và công nghệ tiết kiệm điện hiện đại.
3. Tối ưu chi phí bảo trì và vận hành
Một hệ thống duy nhất dễ bảo trì, giảm thiểu rủi ro hỏng hóc lẻ tẻ. Các thiết bị chính trong hệ thống Chiller thường có độ bền cao, dễ thay thế linh kiện, bảo trì định kỳ.
4. Tích hợp hệ thống thông minh BMS
Hệ thống Chiller dễ dàng kết nối với hệ thống quản lý tòa nhà (BMS), cho phép điều chỉnh nhiệt độ, thời gian vận hành theo từng khu vực, tiết kiệm nhân sự và nâng cao hiệu quả điều hành.
5. Tối ưu hóa không gian sử dụng
Thay vì bố trí nhiều dàn nóng cục bộ ở từng tầng, Chiller sử dụng hệ thống đường ống trung tâm, giúp công trình trở nên gọn gàng, thẩm mỹ và khoa học hơn.
>>> Lắp đặt hệ thống Chiller đòi hỏi chuyên môn sâu, quy trình chuẩn và đội ngũ kỹ thuật giàu kinh nghiệm. Đây cũng là lý do các nhà thầu cơ điện lạnh chuyên nghiệp có thể giúp giảm tới 30% rủi to thi công và tối ưu chi phí đầu tư cho chủ đầu tư.
III. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG CHILLER

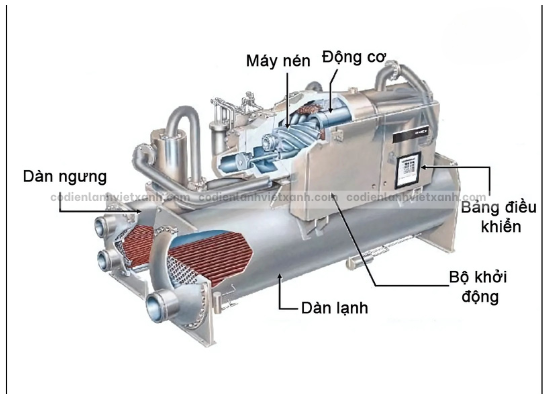

1.Cấu tạo của Chiller
Một hệ thống Chiller tiêu chuẩn gồm nhiều bộ phận hoạt động đồng bộ để đảm bảo hiệu quả làm lạnh tối ưu và duy trì vận hành ổn định. Dưới đây là những thành phần cốt lõi cấu tạo nên máy làm lạnh Chiller:
- Máy nén (Compressor)
Máy nén là “trái tim” của hệ thống Chiller, được bố trí giữa dàn bay hơi và dàn ngưng tụ. Chức năng chính của nó là tạo ra sự chênh lệch áp suất, giúp môi chất lạnh tuần hoàn khép kín trong hệ thống.
Tùy theo công suất và mục đích sử dụng, máy nén có thể được thiết kế theo nhiều dạng: piston (pittông), xoắn ốc (scroll), trục vít (screw), ly tâm (centrifugal) hoặc trục quay (rotary). Mỗi loại đều có đặc điểm kỹ thuật và ưu nhược điểm riêng.
Do hoạt động liên tục với công suất lớn, máy nén có thể tạo ra độ ồn đáng kể. Vì vậy, khi làm việc gần thiết bị này, nên sử dụng các thiết bị bảo vệ thính giác phù hợp.
- Bình ngưng (Condenser)
Bình ngưng là nơi giải nhiệt cho môi chất lạnh sau khi được nén. Nó nằm sau máy nén và trước van tiết lưu trong chu trình làm lạnh. Có hai dạng chính:
Bình ngưng làm mát bằng nước (Water-cooled): Môi chất lạnh trao đổi nhiệt qua thành ống với dòng nước ngưng tuần hoàn từ tháp giải nhiệt. Nhiệt được truyền sang nước và sau đó thải ra môi trường thông qua tháp giải nhiệt. Hai dòng môi chất và nước được tách biệt bởi hệ thống ống trao đổi nhiệt.
Bình ngưng làm mát bằng không khí (Air-cooled): Thay vì dùng nước, hệ thống sử dụng quạt thổi không khí qua các ống đồng chứa môi chất lạnh bên trong, giúp giải nhiệt trực tiếp ra môi trường ngoài.
- Van tiết lưu (Expansion Valve)
Van tiết lưu nằm giữa dàn ngưng và dàn bay hơi, có nhiệm vụ điều chỉnh áp suất và lưu lượng môi chất lạnh. Khi môi chất đi qua van, áp suất đột ngột giảm khiến nó bay hơi nhanh hơn trong dàn bay hơi – từ đó tăng khả năng hấp thụ nhiệt, góp phần cải thiện hiệu suất làm lạnh.
- Dàn bay hơi (Evaporator)
Dàn bay hơi – hay còn gọi là dàn lạnh – là nơi môi chất lạnh hấp thụ nhiệt từ nguồn nước, làm nước giảm nhiệt độ trước khi được bơm đi phân phối khắp công trình.
Dàn bay hơi nằm giữa van tiết lưu và máy nén. Khi môi chất lạnh đi qua đây, nó sẽ lấy nhiệt từ nước (hoặc không khí tùy theo thiết kế), làm lạnh nước. Phần nước đã được làm mát sẽ lưu thông đến các khu vực trong tòa nhà để cấp lạnh, sau đó quay lại dàn bay hơi để tiếp tục chu trình.
- Bộ nguồn (Power Panel)
Bộ nguồn cung cấp điện cho toàn bộ hệ thống làm lạnh. Tùy thiết kế, nó có thể được tích hợp ngay trong thiết bị hoặc lắp rời ở vị trí gần đó và kết nối bằng cáp.
Bộ nguồn thường bao gồm: bộ khởi động, aptomat bảo vệ, thiết bị điều khiển tốc độ và các cảm biến giám sát dòng điện. Đây là khu vực quan trọng cần đảm bảo an toàn kỹ thuật trong suốt quá trình vận hành.
- Bộ điều khiển (Control Panel)
Bộ điều khiển là “trung tâm trí tuệ” của hệ thống, có nhiệm vụ theo dõi các thông số vận hành và tự động điều chỉnh để duy trì hiệu suất tối ưu. Nó cũng giúp phát hiện sự cố, cảnh báo nguy cơ và ngắt hệ thống khi có tình trạng bất thường xảy ra, nhằm bảo vệ thiết bị.
Trong các công trình lớn, bộ điều khiển thường được kết nối với hệ thống BMS (Building Management System) để hỗ trợ điều khiển, giám sát và báo cáo từ xa.
- Hộp nước (Water Box)
Hộp nước được gắn tại dàn bay hơi và dàn ngưng của hệ thống Chiller dùng nước. Nhiệm vụ chính là dẫn và phân phối dòng nước một cách hiệu quả, đồng thời kết nối các đường ống dẫn nước lạnh hoặc nước ngưng. Thiết kế hộp nước giúp dòng chảy ổn định, giảm áp lực cục bộ và tăng hiệu quả truyền nhiệt.

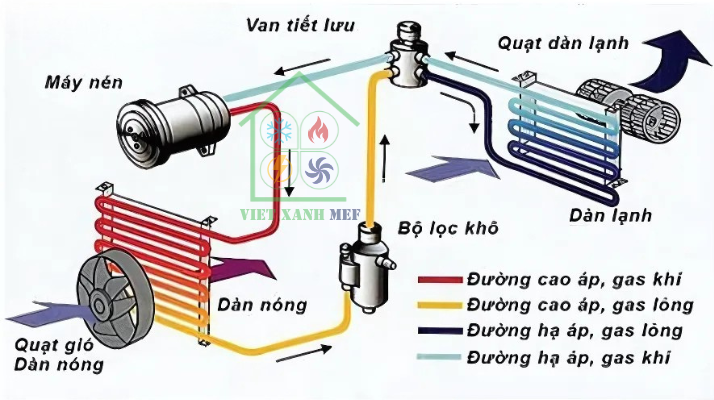

2. Nguyên lý hoạt động của hệ thống Chiller
Hệ thống Chiller vận hành dựa trên nguyên lý trao đổi nhiệt và sự chuyển đổi trạng thái vật chất trong chu trình kín. Cụ thể, hệ thống khai thác đặc tính thu nhiệt của chất làm lạnh (gas lạnh) trong quá trình bay hơi để làm mát nguồn nước.
Quá trình hoạt động được mô tả như sau:
- Gas lạnh ở trạng thái lỏng đi vào thiết bị bay hơi, tại đây nó hấp thụ nhiệt từ nước, khiến nhiệt độ nước giảm xuống. Đồng thời, gas lạnh bốc hơi và chuyển sang trạng thái khí.
- Gas lạnh sau khi bay hơi có áp suất thấp sẽ được hút vào máy nén, tại đây nó được nén lại thành khí áp suất cao và có nhiệt độ cao.
- Luồng gas nóng này tiếp tục đi qua thiết bị ngưng tụ, nơi nó được giải nhiệt bằng gió (quạt) hoặc nước giải nhiệt (cooling water), làm cho gas ngưng tụ và trở lại trạng thái lỏng.
- Van tiết lưu đóng vai trò điều chỉnh áp suất và lưu lượng gas lỏng trước khi quay lại thiết bị bay hơi, tiếp tục một chu trình mới.
Toàn bộ quá trình hoạt động diễn ra liên tục và khép kín, đảm bảo hiệu quả làm lạnh ổn định cho các hệ thống điều hòa trung tâm trong công trình.
